What is EMIStream?

EMIStream은 개발 초기 PCB Design 단계에서

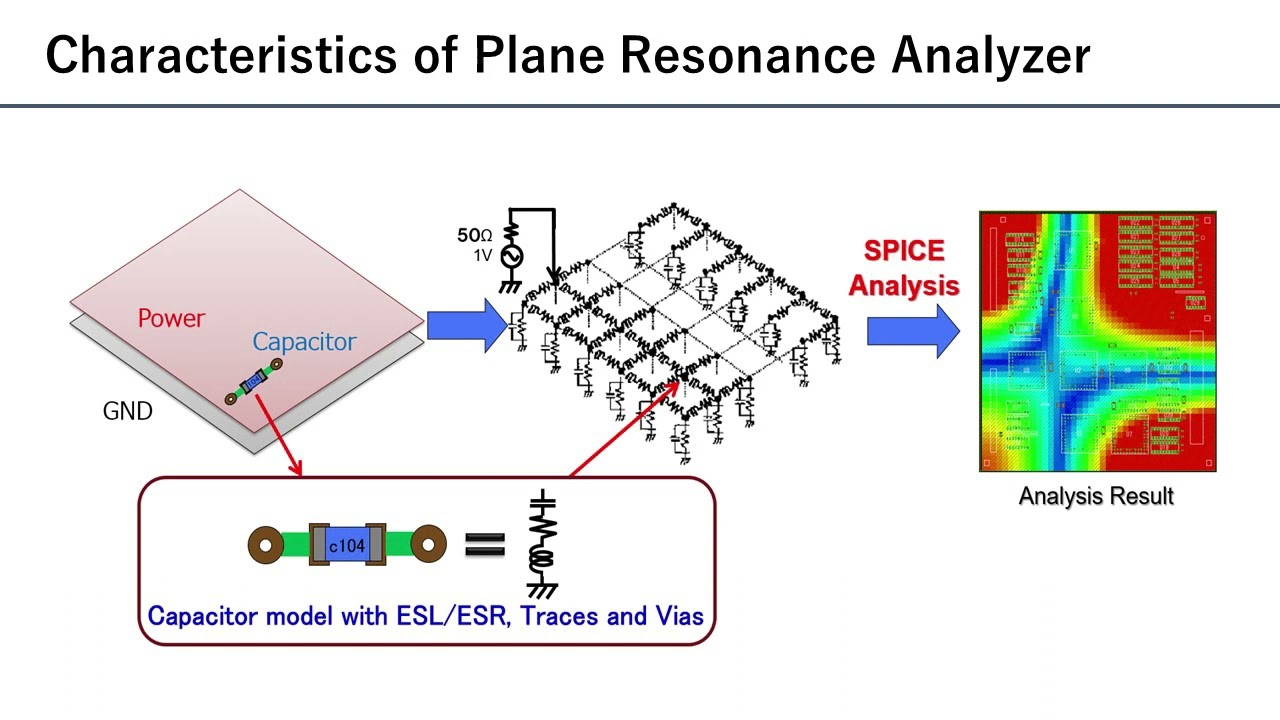

EMI Design Rule Check와 Plane Resonance

Analysis를 기반으로, PCB상에 발생하는

EMI/ESD Noise를 억제 및 감소시킬 수 있는

분석도구로 개발 Engineer들에게 최적 PCB

설계를 지원하는 필수 application 입니다.

NASA를 비롯한 전세계 주요 전자 업체에서

활용하고 있으며,  EMI/ESD 저감 설계 기술을

제공합니다. 또한 EMC 최적 설계를 통해 신뢰성

평가 과정에서 소요되는 시간과 비용을

줄임으로써, 개발 효율성과 제품의 시장대응

경쟁력을 강화 시킬 수 있도록 지원합니다.

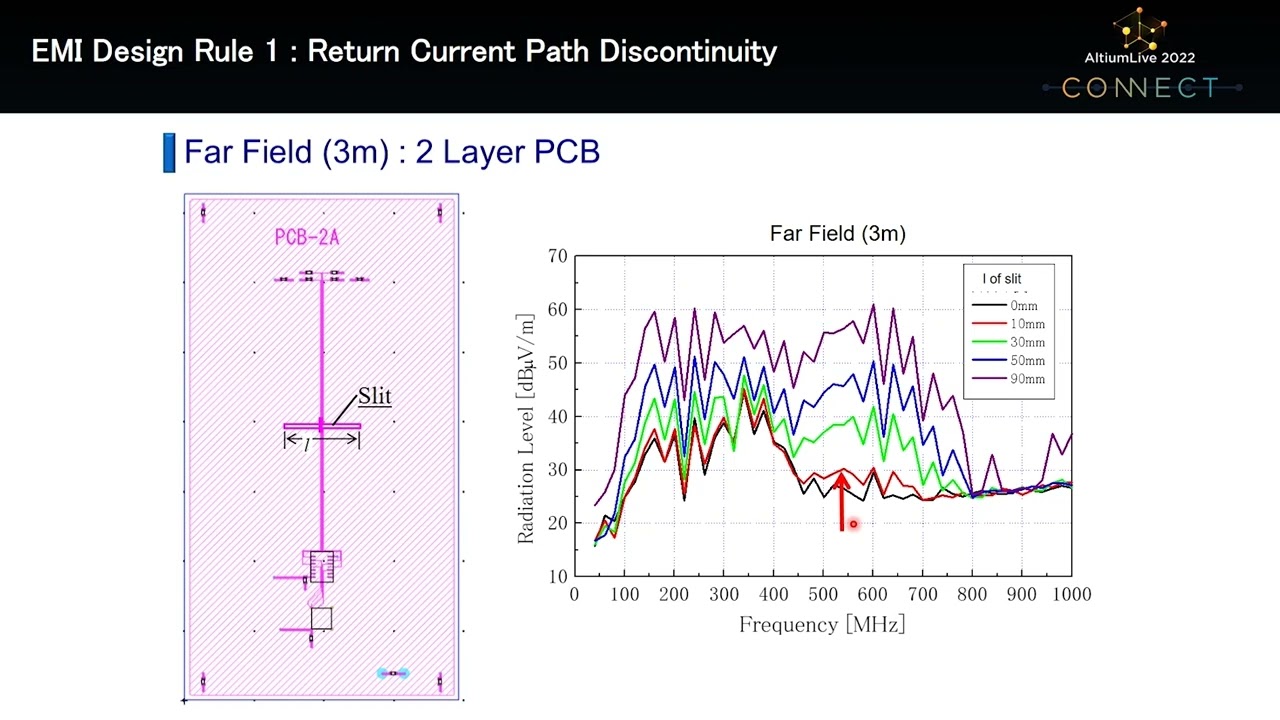

EMI Design Rule Check

▶ The Noise Avenger -

　　Life after EMIStream

▶ EMIStream Demo

What is PIStream?

PIStream는 PCB에 대한 PI(power integrity)

해석 및 설계 Tool로써 Transfer Impedance를

감소시켜 설계자의 Target Impedance를

충족시키는데 도움을 주는 Tool입니다.

개발자는 PIStream을 이용하여 Power와

GND Plan과의 거리, Plane의 형태

그리고 Capacitor의 추가와 위치 변경을 통해

Target Impedance를 충족시킬 수 있습니다.

또한 Transfer Impedance Analysis 기능을
이용하여 Aggressor IC와 Victim IC 사이의

노이즈 전파를 감소시킬 수 있습니다.

Graphic 기반의 해석 Tool인 PIStream은

사용자에게 편의성과 빠른 분석기능을

제공하여, 제품 개발과정에 효율적인 시간과

비용이 소요되도록 신뢰성 높은

PI(power integrity) Solution을 제공 합니다.

Goal Of PIStream

Noise 는 EMI 뿐만 아니라 SI 문제의 원인이 됩니다.
Aggressor IC와 Victim IC 주변의 알맞은

전압 변동과 Target Impedance에 만족하도록

Input Impedance 유지하는 것은 Noise로

인한 문제점을 개선하기 위한 가장 먼저

확인해야 될 항목 입니다.

설계 단계에서 Target Impedance를

충족 한다면 Quality Improvement,

Cost Effective, Quick Time to Market의

효과를 볼 수 있습니다.

What is EMC Visualizing System ?

EMC Visualizing System은 눈에 보이지 않는

전자기 Noise를 주파수에 따른 강도 및 분포

그리고 시간에 따른 ESD의 이동 경로를

시각적으로 보여 줌으로써, Human Body로

인해 발생되는 Electrical serge에 의해

발생되는 Error나 전자기기 부품에서 방사하는

Noise의 문제점에 대한 구체적이고

신뢰성있는 Solution을 제공 합니다.

Goal Of PIStream

ESD Visualizing System 은

비접촉 자기 프로브를 이용하여

전자회로의 PCB Board에 흐르

 ESD 전류를 스캔 하여, 전류의

이동경로를 시각적으로 보여줌으로

ESD개선을 위한 Solution을 제공 합니다.

ESD Visualizing System 은

비접촉 자기 프로브를 이용하여

전자회로의 PCB Board에 흐르

 ESD 전류를 스캔 하여, 전류의

이동경로를 시각적으로 보여줌으로

ESD개선을 위한 Solution을 제공 합니다.

EMI(Electro-Magnetic Interference)

Visualizing System

EMC Visualizing System Functions

급속도로 진화되는 전자기기의 고사양으로

이전과는 달리 EMI/ESD에 대한 높은 신뢰성

기술이 요구되고 있습니다. R&D Engineer들은

제품 개발 과정에서 EMI/ESD에 대한 문제

해결을 위해 직관과 경험에 의존하는 반복적이며

비효율적인 신뢰성 Test로 인해 많은 시간과 비용을

소비하고 있습니다. EMC Visualizing System은

R&D Engineer들에게 EMI/ESD 문제로 인한

근본적인 Solution을 제공하며, 개발기간에서

발생하는 반복적이며 소모적인 검증 및 평가과정을

제거함으로써 전체 개발과정의 기간과 비용절감을

통해 개발 경쟁력 강화시킬 수 있도록 지원합니다.

4EM500 High-Accuracy EMC Scanner

Semiconductors 및 Housings을 포함한 최대

500X500mm의 넓은 면적을 측정할 수 있는

High-Accuracy EMC Scanner 입니다.

레이저를 이용하여 불규칙한 부품의 높이를

감지하여 Probe의 높이를 자동으로 조절가능하며,

부착된 카메라를 통해 좌표 식별기능을 지원합니다.

4EM200U Small EMC Scanner

Portable 타입의 EMC Scanner로

장소에 제약 없이 측정이 가능한 장비 입니다.

Product line up Magnetic probe
